Винтовой компрессор Comprag D-75-08

Винтовые маслонаполненные компрессоры серии Direct Drive - высокий уровень эффективности, надёжности и экономичности. Размеры роторов винтового блока серии Direct Drive больше чем у блоков компрессоров с ременным приводом, а скорость вращения и уровень шума намного ниже. Винтовой блок через муфту напрямую один-к-одному соединён с двигателем и передаёт крутящий момент без потерь. Энергоэффективность компрессоров серии Direct Drive с прямым приводом один-к-одному намного выше - отсутствуют потери на ременной или редукторной передаче.

Функциональные особенности:

• Прямой привод один-к-одному. Большой размер винтового блока и низкая скорость вращения роторов увеличивает срок службы, уменьшает вибрацию и шумовой фон.
• Эффективный и тихий центробежный вентилятор охлаждения радиатора. Центробежные вентиляторы создают постоянное давление по всему диаметру воздушного потока. Коэффициент теплообмена при использовании центробежных вентиляторов выше чем при применении осевых вентиляторов.
• Компоненты компрессора соединены металлической трубной разводкой или гибкими металлорукавами. Этот метод сборки более надёжный и долговечный чем применение резиновых рукавов.
• Функция непосредственного контроля давления в системе при старте компрессора добавляет надёжности в систему управления.
• Хороший доступ для сервиса ко всем основным узлам компрессора.

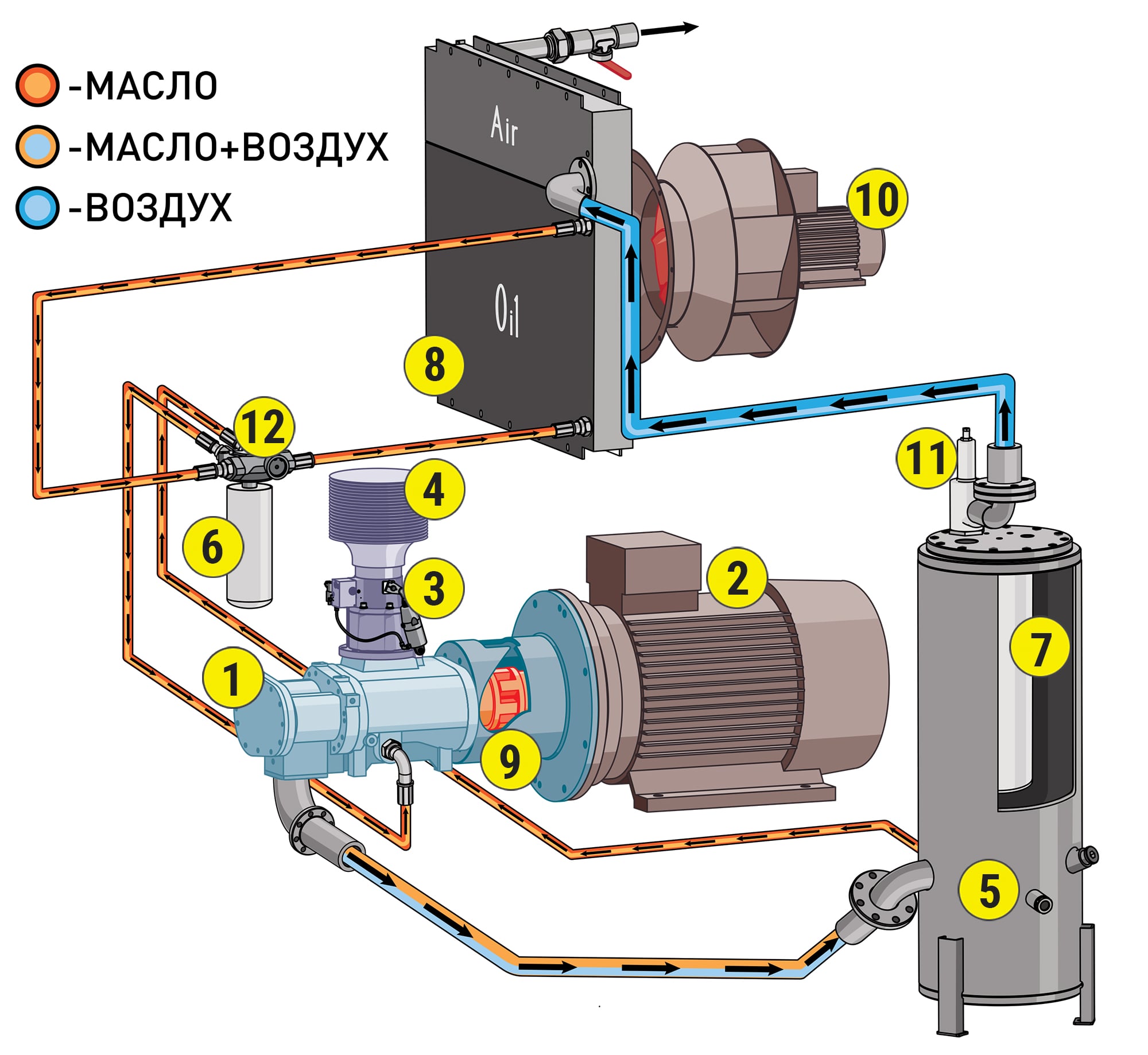

Схема работы компрессора

• 1. Винтовой блок
• 2. Электродвигатель привода компрессора
• 3. Клапан всасывающий
• 4. Фильтр воздушный
• 5. Бак-сепаратор
• 6. Фильтр масляный
• 7. Фильтр-маслоотделитель (сепаратор)
• 8. Воздушно-масляный радиатор
• 9. Муфта
• 10. Электродвигатель крыльчатки охлаждения воздушно-масляного радиатора
• 11. Клапан минимального давления
• 12. Термостат

Новый фильтр из микроволокна

Чистый и сухой воздух всасываемый винтовым блоком компрессора является критическим фактором, влияющим на надёжность и долговечность работы многих компонентов.

В компрессорах серии Direct Drive применяются новая система фильтрации всасываемого воздуха. Воздушный фильтр из микроволокна отделяет 99.7% частиц с диаметром от 0.1 микрона.

Микроволокно устойчиво против конденсата и обладает высоким уровнем фильтрации.

Привод один-к-одному через кулачковую муфту.

Электродвигатель и винтовой блок соединены между собой кулачковой муфтой и вращаются с одинаковой скоростью 2980 об/мин.

Муфта передаёт крутящий момент двигателя на вал винтового блока без потерь, которые присутствуют в ременной или редукторной передаче.

Замена зубчатого сегмента кулачковой муфты осуществляется посредством сдвига только одной разборной зажимной втулки, без перемещения двигателя или винтового блока.

Центробежный вентилятор

Важное преимущество компрессоров Direct Drive - они оснащены центробежным вентилятором.

Скорость вращения центробежного вентилятора и уровень шума ниже чем у осевых, а создаваемый поток воздуха имеет одинаково высокое давление по всему диаметру, что положительно отражается на процессе теплообмена. Центробежные вентиляторы могут нагнетать воздух в длинные вентиляционные каналы при использовании тепловой энергии компрессора для обогрева помещений.
