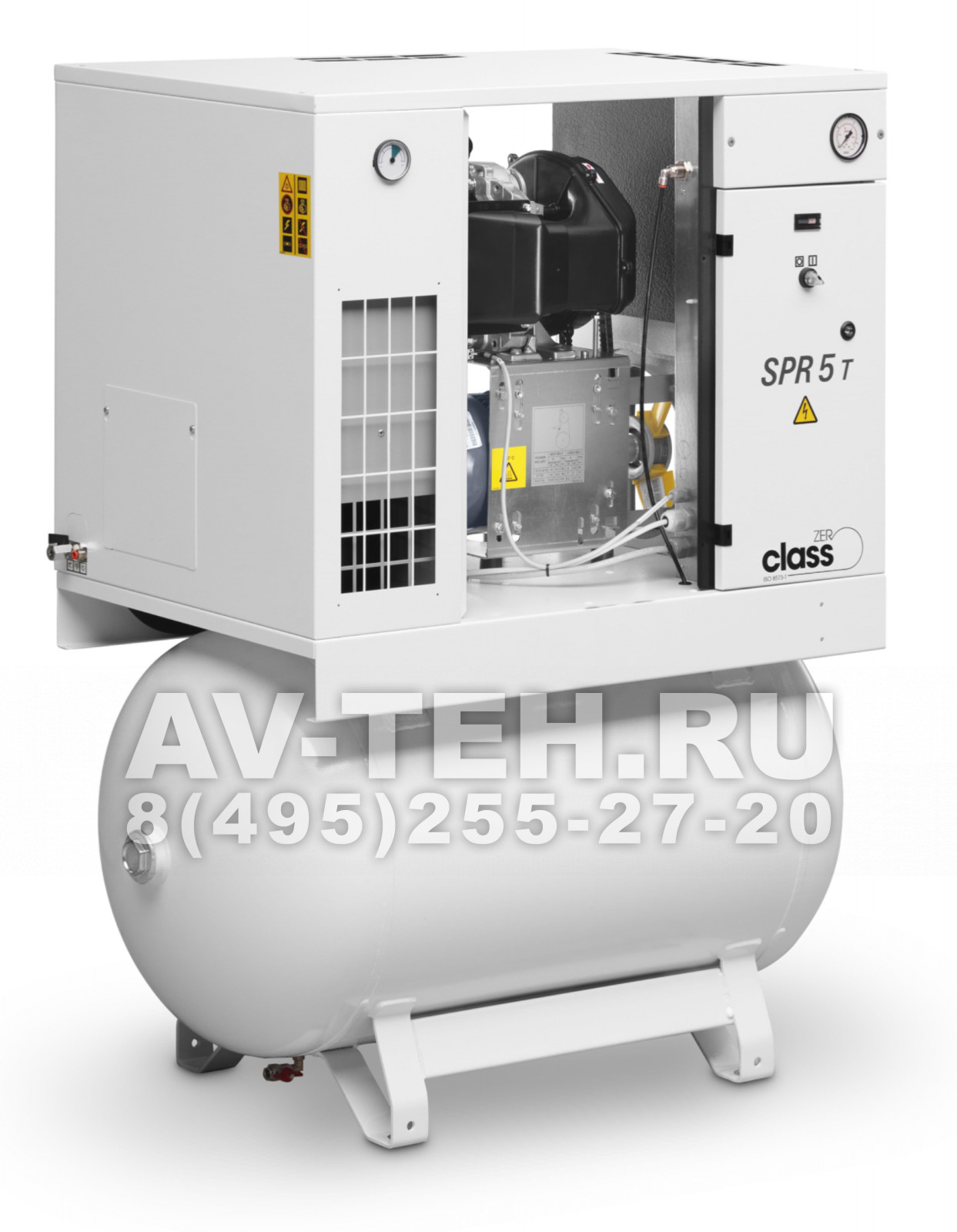

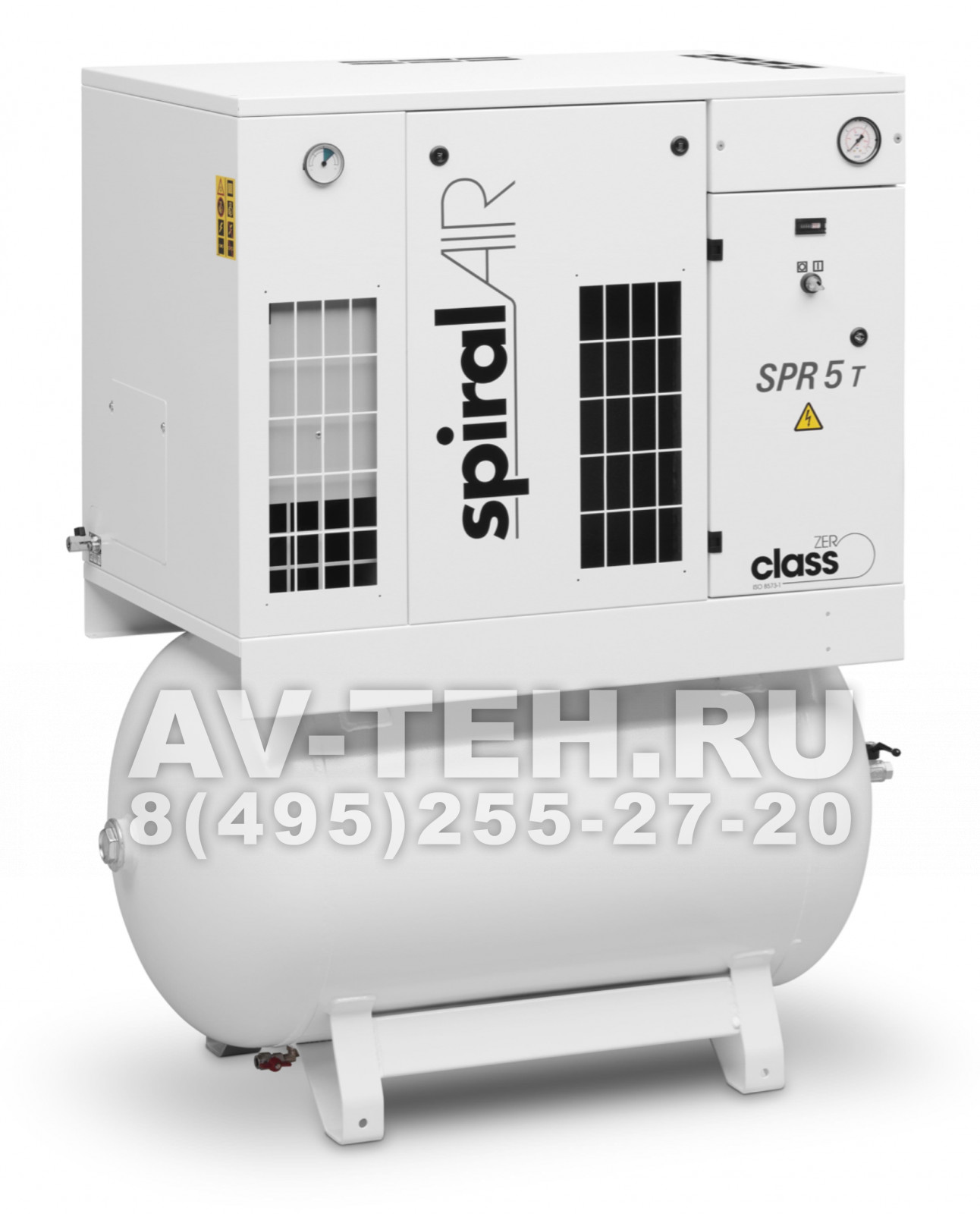

Спиральный компрессор SpiralAir SPR 8T 10 500L

В таких областях промышленности как фармацевтическая, производство продуктов и напитков, электронная и текстильная необходимо исключить все риски, связанные с загрязнением маслом при выполнении технологических процессов. Поэтому очень важно обеспечить подачу сжатого воздуха, на 100% не содержащего масла. Согласно сертификации по стандарту ISO 8573-1 (2010) максимальная чистота воздуха соответствует нулевому классу. Это единственный̆ способ обеспечить подачу полностью безмасляного воздуха и ваше спокойствие.

Непревзойденная надежность, низкие потребности в техническом обслуживании и минимальные расходы на эксплуатацию делают безмасляные компрессоры разумной инвестицией.

Спиральная технология: Как это работает?

Сжатие воздуха осуществляется с помощью орбитального перемещения двух спиралей. Один из них — статичный, а второй — подвижный; их взаимодействие обеспечивает перемещение воздуха в камеру сжатия. Непрерывно, с равными промежутками времени подвижный спиральный элемент сжимает воздух за счет уменьшения объема. Воздушный поток направляется в центре спирали, а затем охлаждается.

Так как спиральные элементы никогда не соприкасаются, процесс сжатия не требует использования смазки. А значит компрессоры Spiralair гарантируют подачу полностью безмасляного сжатого воздуха.

Расположение основных узлов спирального блока

• 1Охлаждающий вентилятор
• 2Всасывающая камера
• 3Всасывающее отверстие
• 4Напорное отверстие
• 5Фиксированная спираль
• 6Орбитальная спираль
• 7Отказоустойчивый датчик температуры для защиты установки
• 8Камера сжатия

ВЫСОКАЯ ЭФФЕКТИВНОСТЬ И ВЫСОКОКАЧЕСТВЕННЫй ВОЗДУХ

Компрессор SPR 8T 10 500L обеспечивает высочайшую производительность, высокую эффективность и качество. Кроме того, безмасляный компрессор позволяет сократить общую стоимость владения за счет следующих трех факторов: (1) исключение дорогих сменных фильтров, (2) уменьшение расходов на техническое обслуживание и на обработку конденсата масла, (3) исключение расходов, необходимых на дополнительную энергию для компенсации падения давления на фильтрах.

Высокая эффективность

• Встроенный осушитель сокращает падение давления ниже по технологической цепочке.
• Новейшая фирменная технология сжатия.
• Высокоэффективный двигатель IE3 в стандартной комплектации.

Высокое качество

• ISO 8573-1 Класс 0* сертифицированный качественный воздух.
• Материалы, устойчивые к коррозии.
• Датчик наружной температуры:
• − В стандартной комплектации Spiralair Multi
• − Идентификация и регистрация выключений
• − Регулировка интервала технического обслуживания

Класс 0: исключение любых рисков

Класс 0 соответствует максимально возможному качеству воздуха. Компрессоры SpiralAIR сертифицированы по нулевому классу в соответствии со спецификациями стандарта ISO 8573-1. ред.3 2010 г. и могут эксплуатироваться в наиболее требовательных условиях.

Загрязнение воздуха даже очень малым количеством масла может привести к дорогостоящим производственным простоям и браку, что связано с отзывом продукции и потере репутации.

Контроль и управление

Компрессоры серии Spiralair поставляются с широким спектром функций управления и контроля, которые позволяют повысить эффективность и надежность компрессора. Компрессоры SPR 2-8 оснащены электро-пневматической системой управления, которая автоматически включает и выключает установку при достижении рабочего давления. Компрессоры SPR 10-30 поставляются с графическим контроллером.

Интеллектуальный графический контроллер (SPR 10-30)

Различные функции контроля и управления контроллера установок SPR 10-30 значительно повышает эффективность и надежность компрессора. Повышение эффективности обеспечивается благодаря управлению главным двигателем и регулировке давления в системе в пределах предварительно заданного узкого диапазона давления.

Функции управления и контроля:

• Предупредительная индикация.
• План обслуживания с графической индикацией.
• Встроенная последовательность из 6 компрессоров ограничивает потребление энергии, выравнивая часы наработки в рамках всей системы.
• Оперативная визуализация условий эксплуатации.

Отображение информации осуществляется на жидкокристаллическом дисплее с подсветкой. В дисплее используется система символов, которая поддерживается текстом со свободным выбором языка.

Регулируемая подача воздуха

Установки SPR 10-30 оборудованы несколькими модулями спиралей. В установках используется технология регулируемой подачи воздуха. Эта технология позволяет управлять необходимым количеством моделей в зависимости от потребности в сжатом воздухе. Таким образом компрессоры Spiralair Multi можно регулировать в соответствии с изменениями потребностей.

Интеллектуальный контроллер предотвращает одновременный запуск модулей и поддерживает давление в очень узком диапазоне. Таким образом выполняется оптимизация эффективности компрессора и гарантируется стабильное состояние системы.

SPR 20 (4 модуля), регулируемая подача воздуха

Дополнительное оборудование для оптимизации вашей работы

Широкий ассортимент дополнительного оборудования позволяет использовать компрессоры Spiralair с максимальной эффективностью.

Дополнительное оборудование для повышения качества воздуха (SPR 2-8)

• Решение с установкой на ресивере (30 литров, 270 литров, 500 литров)
• Реле последовательности фаз
• Встроенный рефрижераторный осушитель
• Комплект предварительной фильтрации
• Дренаж водоотделителя (WSD) (без рефрижераторного осушителя)
• Электронный дренаж воздушного ресивера

Дополнительное оборудование с эффективным энергопотреблением (SPR 10-30)

• В установке ES6i используется система управления 6 компрессорами

Одна установка – множество преимуществ

Инновационный элемент

• Высокоэффективный профиль.
• Прочная надежная конструкция и простой доступ для проведения техобслуживания.
• Сниженные уровни вибрации.

Высокоэффективный двигатель

• Высокоэффективные двигатели IE3 / NEMA Premium в стандартной комплектации.
• Полностью защищенный воздухоохлаждаемый двигатель IP 55 класса F для эксплуатации в тяжелых условиях.

Встроенный осушитель

• Осушитель встроен в компрессор с целью уменьшения занимаемой площади, а также сокращения затрат на установку и техническое обслуживание.
• Разработан для обеспечения постоянной точки росы под давлением на уровне +3°C.
• Гарантирует подачу сухого высококачественного воздуха.

Звукоизолированный корпус и кожух охладителя

Обеспечивает возможность установки в большинстве рабочих помещений без необходимости использования отдельного помещения для компрессорной

• Улучшенная вентиляция благодаря вертикальной конструкции.
• Более низкие температуры элемента и воздуха на выпуске.
• Более мощный охладитель способствует повышению производительности установки.
• Улучшенная конструкция защитного экрана: более высокая производительность осушителя и простой доступ.
