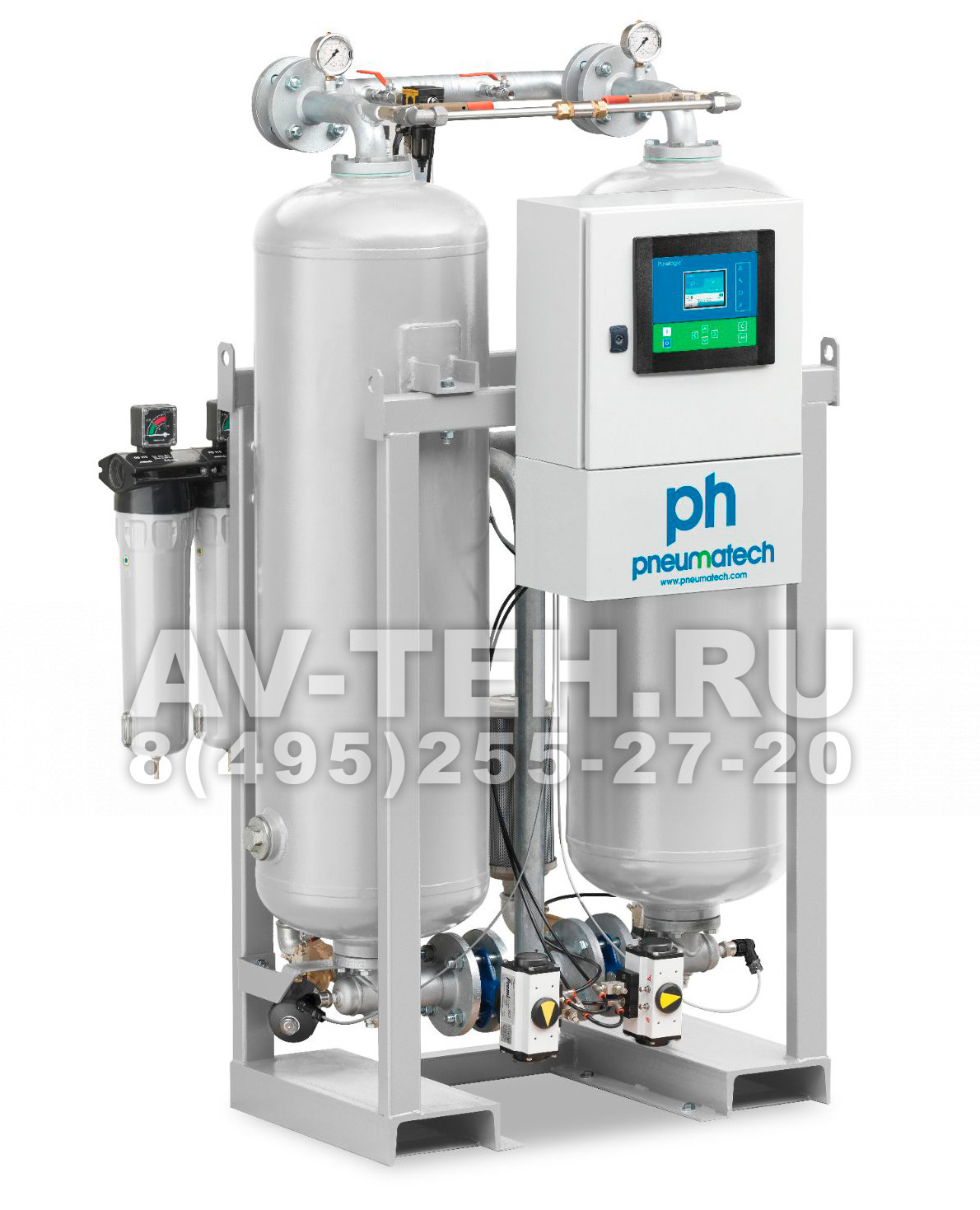

Адсорбционный осушитель Pneumatech PH 230 HE Welded 14

Производитель может в одностороннем порядке изменять внешний вид и комплектацию. Товар может выглядеть иначе.
По запросуКупить
Запросить скидку
6 600 л/мин
-40 °С
14.0 бар
Производительность, л/мин6 600
Точка росы, °С-40
Давление, бар4.0—14.0
Расход на регенерацию, %16.5
Тип регенерацииХолодная
Соединение, Ø1 1/2"
Версия для печати

Описание

Адсорбционный осушитель Pneumatech PH 230 HE Welded 14

Адсорбционные осушители холодной регенерации серии PH обеспечивают подачу чистого сухого воздуха и увеличивают срок службы вашего оборудования и продукции. Используют сухой расширяющийся воздух для продувки, чтобы устранить влагу из адсорбента.

Адсорбционный осушитель PH 230 HE Welded 14 осушает воздух до ТРД (точка россы под давлением) -40°C. Адсорбент содержится в резервуарах, которые могут работать при давлении до 14.0 бар.

Все стандартные осушители оснащены 2 коалесцирующими фильтрами предварительной очистки на входе осушителя и 1 фильтром очистки от микрочастиц на выходе осушителя. Есть возможность использования аварийных сигналов фильтра (по дополнительному заказу) на регуляторе Purelogic.

Регулятор Purelogic является центральным узлом управления адсорбционного осушителя при использовании управления ТРД. Регулятор Purelogic сокращает эксплуатационные расходы, обеспечивает максимальную надежность благодаря отслеживанию самых важных параметров и обладает впечатляющими возможностями контроля и управления.

Принцип работы адсорбционного осушителя

Принцип работы адсорбционного осушителя

Исходный воздух от компрессора подается в осушитель через фильтра (Ф-1 и Ф-2), которые отчищают его от масла. Далее воздух поступает в колонну «А», где происходит поглощение влаги при помощи адсорбента, а далее через пылевой фильтр (Ф-3) поступает потребителю.

Во время стадии осушения в колонне "А", происходит стадия регенерации в колонне "Б".

Часть осушённого воздуха (16.5% для осушителя PH 230 HE Welded 14) из колонны «А» поступает в колонну «Б». Сухой разряженный воздух поглощает влагу из осушителя и сбрасывается в атмосферу через клапан (К-4).

ПОПРАВОЧНЫЕ КОЭФФИЦИЕНТЫ ДЛЯ РАСЧЕТА ДЕЙСТВИТЕЛЬНОЙ ПРОИЗВОДИТЕЛЬНОСТИ

Поправочные коэффициенты расхода для давления воздуха на входе
Давление, бар456789101112.513141516
Коэффициент0,470.680,841,001.101,201,301,381,001,041,111,191,24
Поправочные коэффициенты расхода в зависимости от температуры воздуха на входе
Температура,°C20253035404550
Коэффициент1,001,001,001,000,840,710,55
Поправочные коэффициенты расхода в зависимости от точки росы под давлением
Точка росы,°C0-10-20-30-40-50-60-70
Коэффициент1,001,001,001,001,000,900,750,80

Характеристики

Производительность, л/мин
6 600
Точка росы, °С
-40
Давление, бар
4.0—14.0
Расход на регенерацию, %
16.5
Тип регенерации
Холодная
Перепад давления, бар
0.120
Питание
220V
Соединение, Ø
1 1/2"
Длина, мм
950
Ширина, мм
728
Высота, мм
1 695
Вес, кг
340.0
Артикул
8102338285
Производство
Италия
Родина бренда
США
