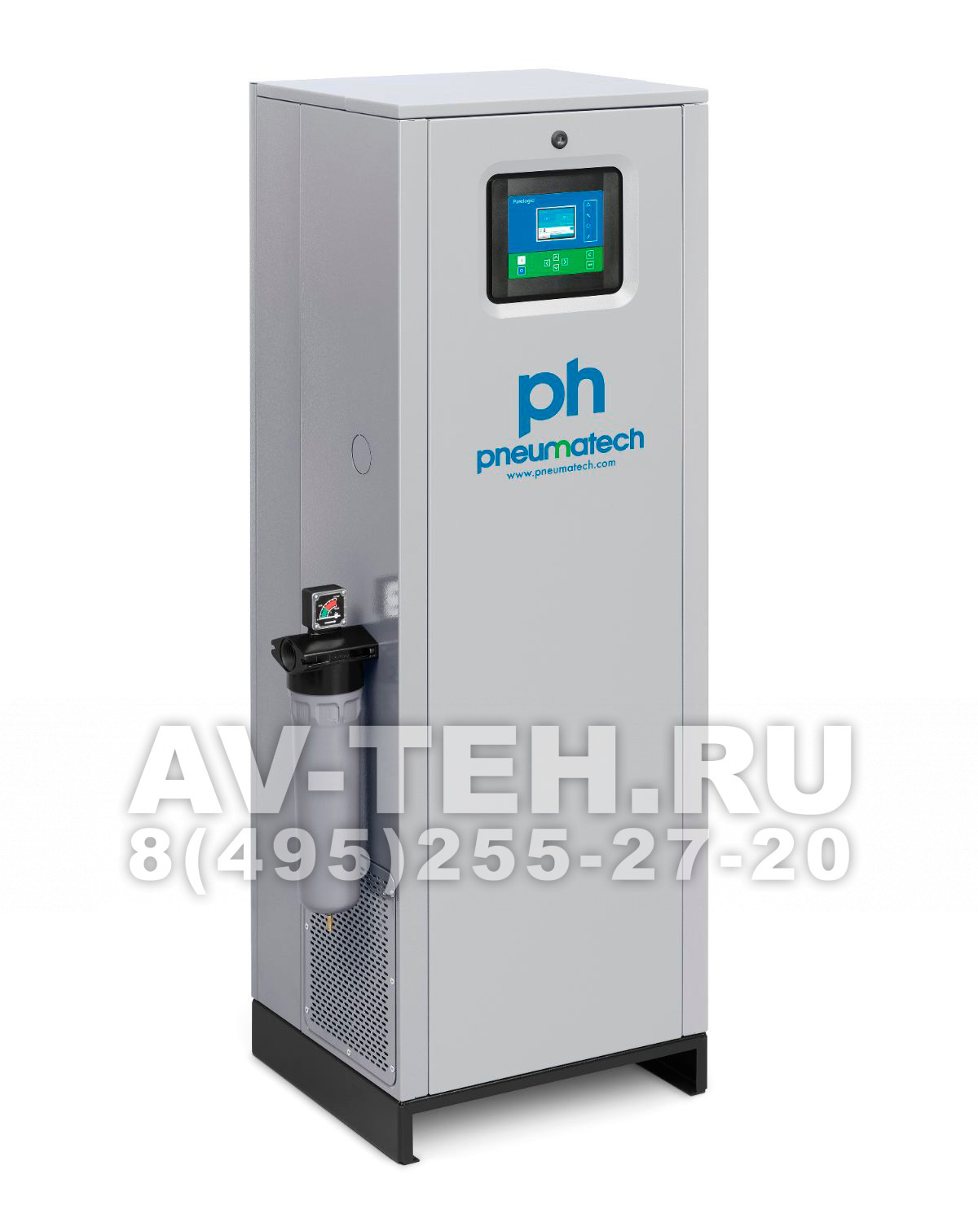

Адсорбционный осушитель Pneumatech PH 20 HE

Производитель может в одностороннем порядке изменять внешний вид и комплектацию. Товар может выглядеть иначе.
По запросуКупить
Запросить скидку
600 л/мин
-40 °С
16.0 бар
Производительность, л/мин600
Точка росы, °С-40
Давление, бар4.0—16.0
Расход на регенерацию, %18.0
Тип регенерацииХолодная
Соединение, Ø1/2"
Версия для печати

Описание

Адсорбционный осушитель Pneumatech PH 20 HE

Адсорбционные осушители холодной регенерации серии PH обеспечивают подачу чистого сухого воздуха и увеличивают срок службы вашего оборудования и продукции. Используют сухой расширяющийся воздух для продувки, чтобы устранить влагу из адсорбента.

Адсорбционный осушитель PH 20 HE осушает воздух до ТРД (точка россы под давлением) -40°C. Адсорбент содержится в резервуарах, которые могут работать при давлении до 16.0 бар.

Стандартные осушители оснащены фильтром предварительной очистки и встроенным концевым фильтром, могут устанавливаться вертикально на стену с помощью специального комплекта (по дополнительному заказу).

С помощью регулятора возможно максимально понизить затраты благодаря синхронизации компрессора и дополнительному управлению ТРД. Светодиоды на регуляторе реагируют на подключение источника питания, подачу давления на колонны и отмечают соответствующую работу электромагнитных клапанов. Также с помощью регулятора отображаются сведения о профилактическом обслуживании. Доступна дистанционная подача аварийных сигналов благодаря беспотенциальным контактам.

Принцип работы адсорбционного осушителя

Принцип работы адсорбционного осушителя

Исходный воздух от компрессора подается в осушитель через фильтра (Ф-1 и Ф-2), которые отчищают его от масла. Далее воздух поступает в колонну «А», где происходит поглощение влаги при помощи адсорбента, а далее через пылевой фильтр (Ф-3) поступает потребителю.

Во время стадии осушения в колонне "А", происходит стадия регенерации в колонне "Б".

Часть осушённого воздуха (18.0% для осушителя PH 20 HE) из колонны «А» поступает в колонну «Б». Сухой разряженный воздух поглощает влагу из осушителя и сбрасывается в атмосферу через клапан (К-4).

ПОПРАВОЧНЫЕ КОЭФФИЦИЕНТЫ ДЛЯ РАСЧЕТА ДЕЙСТВИТЕЛЬНОЙ ПРОИЗВОДИТЕЛЬНОСТИ

Поправочные коэффициенты расхода для давления воздуха на входе
Давление, бар45678910111213141516
Коэффициент0,620,750,871,001,121,251,371,501,621,751,872,002,12
Поправочные коэффициенты расхода в зависимости от температуры воздуха на входе
Температура, °C20253035404550
Коэффициент1,071,061,041,000,880,670,55

Характеристики

Производительность, л/мин
600
Точка росы, °С
-40
Давление, бар
4.0—16.0
Расход на регенерацию, %
18.0
Тип регенерации
Холодная
Перепад давления, бар
0.075
Питание
220V
Соединение, Ø
1/2"
Длина, мм
149
Ширина, мм
320
Высота, мм
875
Вес, кг
25.0
Артикул
8102338103
Производство
Италия
Родина бренда
США

Купить Pneumatech PH 20 HE просто – оформите заявку прямо на нашем сайте

Так-же вы можете оформить доставку в любой регион России. Подробнее в разделе доставка.

Требуется консультация профильного специалиста? Звоните по тел. 8 (495) 152-42-22

* Обращаем ваше внимание! Производитель может в одностороннем порядке изменять внешний вид и комплектацию товара. Фотографии на сайте могут отличаться от полученного товара.

Аналоги Pneumatech PH 20 HE По запросу
