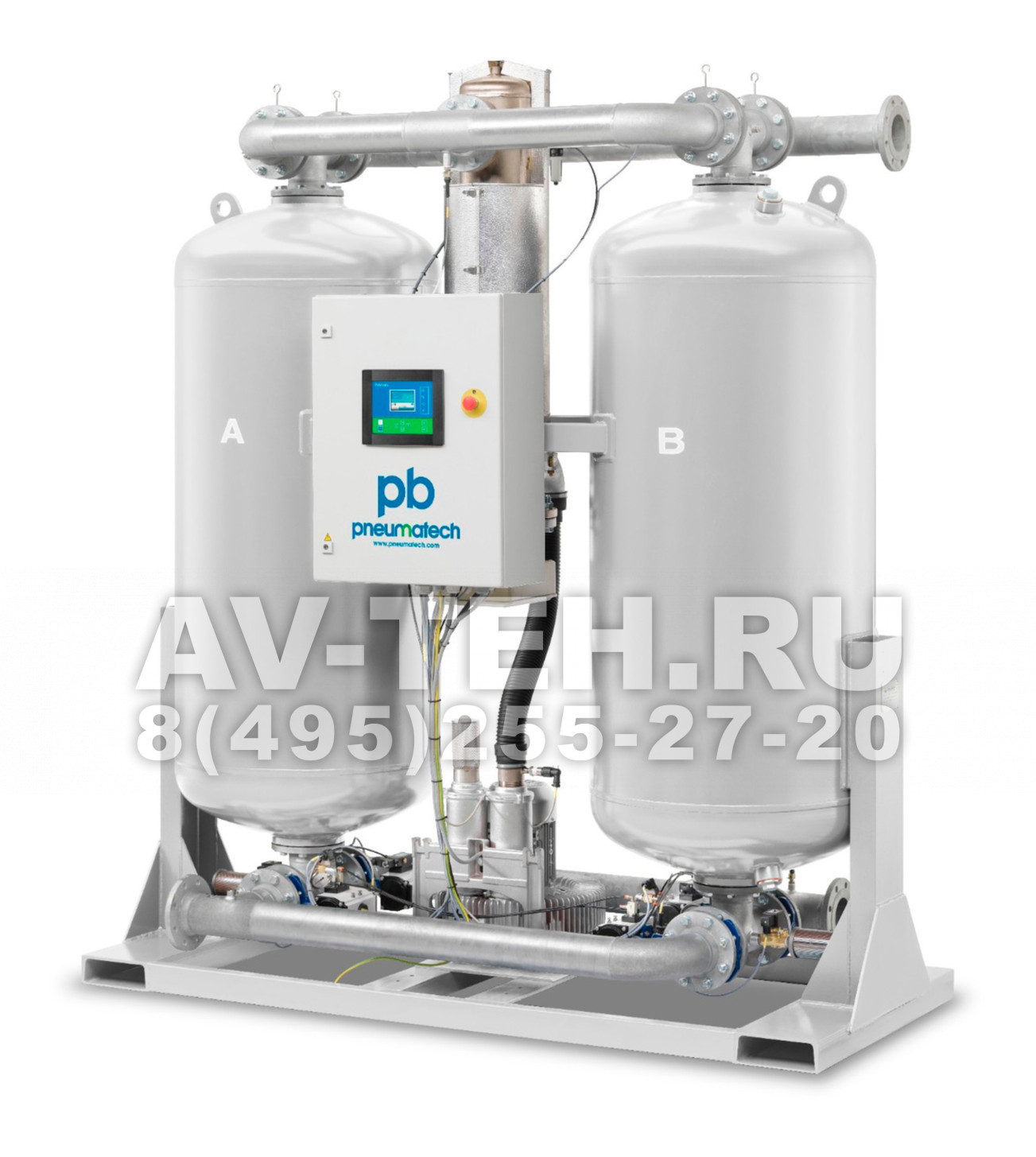

Адсорбционный осушитель Pneumatech PB 320 HE
| Производительность, л/мин | 9 000 |
| Точка росы, °С | -40 |
| Давление, бар | 4.0—14.0 |
| Расход на регенерацию, % | 2.0 |
| Тип регенерации | Горячая |
| Соединение, Ø | 1 1/2" |
Описание
Адсорбционный осушитель Pneumatech PB 320 HE
Адсорбционный осушитель горячей регенерации PB 320 HE осушает воздух до ТРД (точка россы под давлением) -40°C. Адсорбент содержится в сварных резервуарах с покрытием, которые могут работать при давлении до 14.0 бар. Для устранения влаги из адсорбента осушители PB используют нагретый воздух.
Регулятор Purelogic представляет собой центральный элемент управления адсорбционного осушителя. Возможность управления температурой регенерации, управление ТРД (опция) и синхронизация компрессора позволяют сократить эксплуатационные расходы. Регулятор обеспечивает максимальную надежность оборудования, отслеживая наиболее важные параметры осушителя, и обладает впечатляющими возможностями контроля и управления.
Принцип работы адсорбционного осушителя
Исходный воздух от компрессора подается в осушитель через фильтра (Ф-1 и Ф-2), которые отчищают его от масла. Далее воздух поступает в колонну «А», где происходит поглощение влаги при помощи адсорбента, а далее через пылевой фильтр (Ф-3) поступает потребителю.
Во время стадии осушения в колонне "А", происходит стадия регенерации в колонне "Б".
Часть осушённого воздуха (2.0% для осушителя PB 320 HE) из колонны «А» подогревается и поступает в колонну «Б». Сухой, горячий и разряженный воздух поглощает влагу из осушителя и сбрасывается в атмосферу через клапан (К-4).
ПОПРАВОЧНЫЕ КОЭФФИЦИЕНТЫ ДЛЯ РАСЧЕТА ДЕЙСТВИТЕЛЬНОй ПРОИЗВОДИТЕЛЬНОСТИ
| Давление, бар | 4,5 | 5 | 6 | 7 | 8 | 9 | 10 |
| Температура, <=20°C | 1,00 | 1,00 | 1,00 | 1,00 | 1,00 | 1,00 | 1,00 |
| Температура, 25°C | 0,89 | 1,00 | 1,00 | 1,00 | 1,00 | 1,00 | 1,00 |
| Температура, 30°C | 0,74 | 0,87 | 1,00 | 1,00 | 1,00 | 1,00 | 1,00 |
| Температура, 35°C | 0,59 | 0,70 | 0,88 | 1,00 | 1,00 | 1,00 | 1,00 |
| Температура, 40°C | 0,42 | 0,50 | 0,62 | 0,71 | 0,80 | 0,89 | 0,98 |
| Температура, 45°C | 0,29 | 0,34 | 0,43 | 0,49 | 0,55 | 0,61 | 0,67 |
| Давление, бар | 4,5 | 5 | 6 | 7 | 8 | 9 | 10 |
| Температура, <=20°C | 1,00 | 1,00 | 1,00 | 1,00 | 1,00 | 1,00 | 1,00 |
| Температура, 25°C | 0,89 | 1,00 | 1,00 | 1,00 | 1,00 | 1,00 | 1,00 |
| Температура, 30°C | 0,74 | 0,87 | 1,00 | 1,00 | 1,00 | 1,00 | 1,00 |
| Температура, 35°C | 0,59 | 0,70 | 0,88 | 1,00 | 1,00 | 1,00 | 1,00 |
| Температура, 40°C | 0,45 | 0,53 | 0,67 | 0,76 | 0,86 | 0,95 | 1,00 |
| Температура, 45°C | 0,34 | 0,40 | 0,51 | 0,58 | 0,65 | 0,73 | 0,80 |
Характеристики
Купить Адсорбционный осушитель Pneumatech PB 320 HE просто – оформите заявку прямо на нашем сайте
Так-же вы можете оформить доставку в любой регион России. Подробнее в разделе доставка.
Требуется консультация профильного специалиста? Звоните по тел. 8 (495) 152-42-22
* Обращаем ваше внимание! Производитель может в одностороннем порядке изменять внешний вид и комплектацию товара. Фотографии на сайте могут отличаться от полученного товара.
