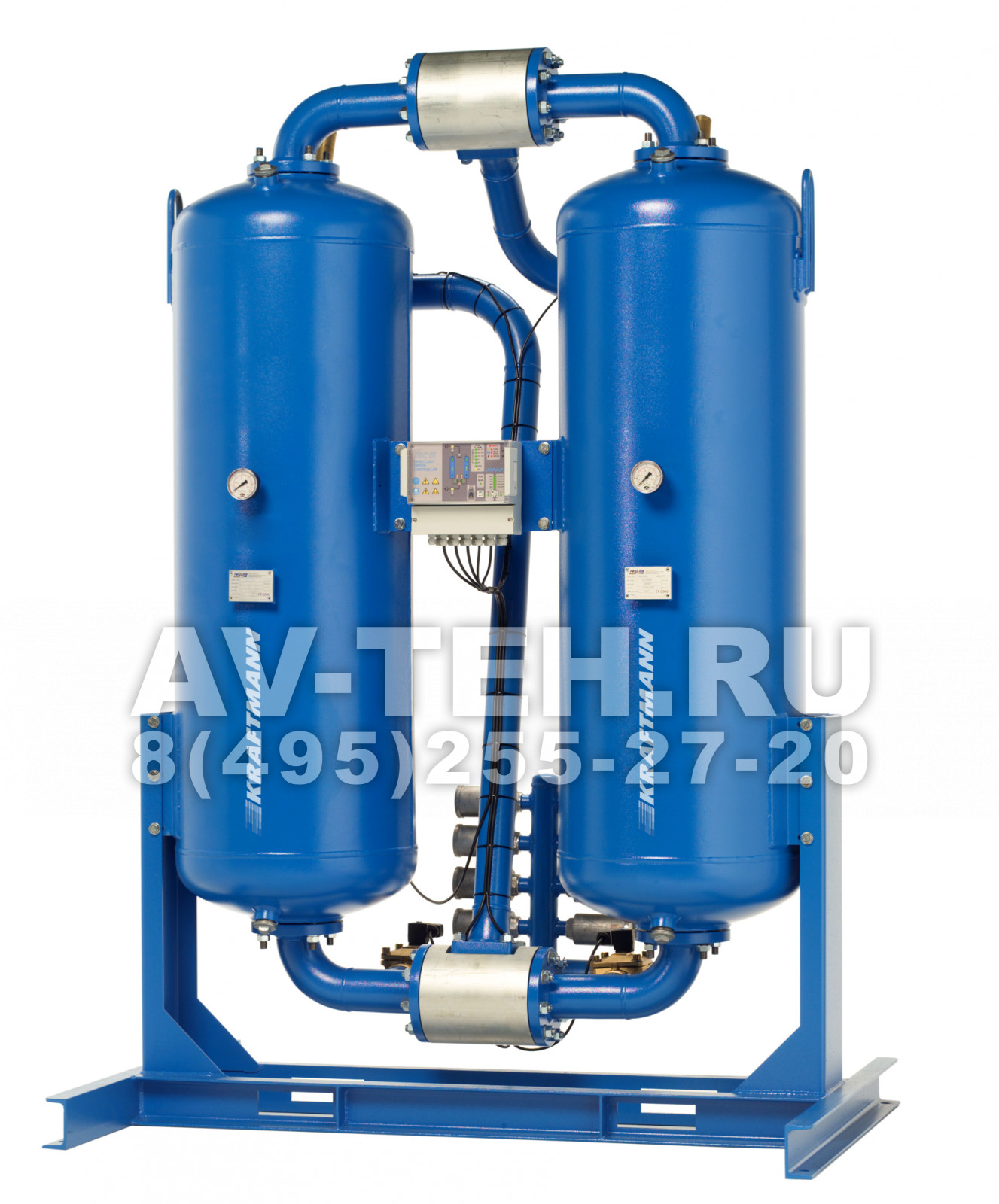

Адсорбционный осушитель Kraftmann ADN 7560

Адсорбционные осушители холодной регенерации ADN

В некоторых областях индустрии (электронная, фармацевтическая, пищевая, пневмотранспорт, и т.д.) или эксплуатации пневмопроводов при низких температурах окружающей среды, точка росы +3°С, которую обеспечивают осушители холодильного типа, является недостаточной. Идеальное решение указанной проблемы - адсорбционный осушитель с холодной регенерацией, который способен гарантировать точку росы под давлением до -70°С.

Адсорбционные осушители серии ADN состоят из двух колонн, расположенных параллельно и заполненных адсорбционным материалом (молекулярное сито). В то время пока в одну колонну сжатый воздух поступает для процесса осушения, во второй происходит процесс регенерации насыщенного влагой адсорбента. Для регенерации используется незначительная часть осушенного воздуха.

Колонны осушителя изготовлены и отвечают требованиям ASME Sez. VII Div.1. и Ростехнадзора РФ ПБ 03-576-03.

Заглушка в верхней части обеспечивает быструю загрузку адсорбирующего материала.

Челночные клапаны, представленные Kraftmann- просты, надежны. Они установлены в легко доступных местах, имеют воздушные каналы большого сечения, которые позволяют снизить перепад давления.

Алюминиевый корпус клапана, обрабатывается анодным способом с внутренней и внешней стороны, что предупреждает коррозию и последующую блокировку челночного клапана. Малообслуживаемые клапана, при необходимости, легко и просто демонтировать и смонтировать.

Технические особенности

• Состояние работы каждой колонны отображается на хорошо читаемых манометрах.
• На входе и выходе каждой колонны установлены диффузоры, изготовленные из нержавеющей стали, которые обеспечивают оптимальное распределение сжатого воздуха по поверхности адсорбента.
• В нижней части колонны предусмотрена заглушка для выгрузки адсорбирующего материала.
• Каждая колонна снабжена предохранительным клапаном.

Жиклёр регенерации обеспечивает постоянные потоки воздуха в обоих направлениях. Жиклёр легко заменяется при изменении условий эксплуатации.

Осушители укомплектованы масло удаляющим фильтром 0,01 микрона на входе (с автоматическим сливом конденсата) и пыле улавливающим фильтром 1 микрон на выходе.

Оба фильтра снабжены дифференциальными манометрами; удобно расположены для проведения профилактики и не занимают дополнительное пространство.

Глушители шума, расположенные с задней части осушителя, легко доступны для демонтажа и замены. Изготовлены из сплава алюминия, гарантируют максимальную защищенность при декомпрессии. Для профилактики достаточно промывки горячей водой с моющим средством.

Панель управления

Состояние работы осушителя постоянно отслеживается контроллером, и отображается на мониторе.

Все осушители укомплектованы электронным контроллером DDC 15.

Контроллер, более совершенный, подразумевает более детальное и передовое управление осушителем, позволяет выполнять следующие функции:

• выбор рабочей Точки Росы под давлением (DewPoint -20°С, - 40°С или - 70°С);
• визуальное и детальное отображение режима работы и возможных сбоев на индикаторной панели;
• индикация процента загрузки и/или реальной Точки Росы / DewPoint (если установлен дополнительно датчик точки росы) отображается на шкале из 10 светодиодов;
• выбрать режим работы осушителя (FIX - с постоянным временем цикла; DPD - время циклов пропорционально загрузке, если установлен датчик точки росы; TEST - диагностический цикл «шаг - за - шагом» для облегчения поиска неполадок и/или аномалий;
• контроль и управление по трем различным уровням экономией энергии (по заданной нагрузки оператором - управление осушителем, основанное на производительности воздушного компрессора, или нагрузке по реальной Точке Росы, если дополнительно установлен датчик Точки Росы);
• диагностику неисправностей/аварий: требуется проведение профилактики, нарушено чередование циклов колонн (только при наличии датчиков Точки Росы/DewPoint), высокая Точка Росы / DewPoint (только при наличии датчиков точки росы/DewPoint);
• контроль запрограммированного техобслуживания.

DDC15 имеет порт серии RJ 45 (стандарт RS 232), который позволяет осуществлять контроль через PC или PLC (компьютерная сеть).

Осушительные колонны

Колонны выполнены из углеродистой стали и окрашены методом напыления в полном соответствии с действующими европейскими стандартами, по заказу возможно исполнение колонн в соответствии с нормативом ASME Sez. VII Divl. Объем колонны рассчитан на оптимальную скорость прохождения воздуха в адсорбирующем слое с минимальным перепадом давления вход выход (максимальная разница в давлении 0,21 бар).

Высокая плотность заполнения адсорбционной подушки предупреждает движение гранул и последующее образование пыли. Обратный поток сжатого воздуха сверху защищает адсорбент от возможных загрязнений. Крупные частицы или капли воды осаждаются на дне колонны и выводятся во время процесса регенерации.

Адсорбирующий материал

В осушителях серии ADN в качестве адсорбирующего материала используется только молекулярное сито, которое:

• Выдерживает повышенную температуру воздуха на входе и не теряет своих качеств при контакте с водой.
• Идеально для любых значений точки росы (до -70 °С)
• Обладает повышенной поверхностной прочностью, что повышает его износостойкость и продлевает срок службы адсорбирующей подушки и фильтра, установленного на выходе.
• Легко заменяемо, ввиду однородности адсорбирующего слоя.

Большой объем адсорбирующего слоя (0,13 кг на 1 м3/час одной колонны) в комбинации с длительным периодом прохождения этого слоя сжатым воздухом (более 4,8 сек.) обеспечивают постоянство характеристик и длительный срок эксплуатации адсорбента (обычно 3-5 лет при правильном подборе и установки осушителя с временным циклом 10 минут и точкой росы под давлением -40 °С)
